SPD9500A高精度异地相位检测仪说明书

一、产品概述

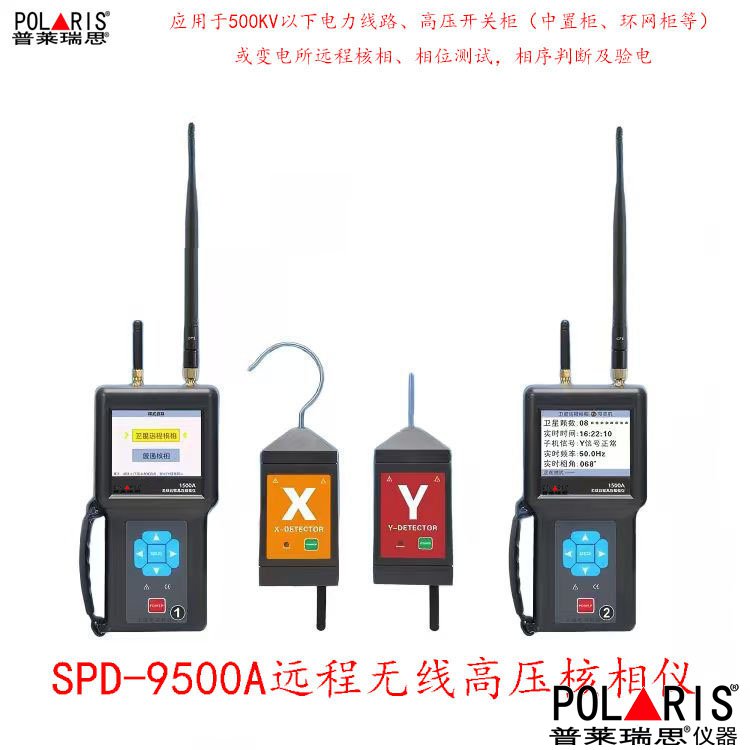

SPD9500A 是高精度异地相位检测仪，适用于 AC10V~500kV 电力线路、高压开关柜（中置柜、环网柜）、变电所的远程核相、相位 / 频率 / 相序测试、验电及电压等级判断，支持卫星远程核相（5000m）、普通近距离核相（200m），自动切换卫星 / 普通授时模式，授时精度＜20nS，核相精准、操作便捷SPD。

核心组成

1.主机 1 台、X 探测器 1 台、Y 探测器 1 台
2.伸缩绝缘杆 2 根、探针 / 探钩各 2 套、四合一充电线、电源适配器、环网柜测试线、工具包等

二、技术参数

表格

项目	参数规格
核相电压	AC 10V～500kV
核相距离	卫星模式：5000m；普通模式：200m（空旷）
授时精度	＜20nS，支持多卫星联合授时
相位量程	0°～360°；精度≤±10°；分辨率 1°
频率量程	45.0Hz～65.0Hz；精度≤±2Hz；分辨率 0.1Hz
相别判定	同相：-20°～20°；异相：100°～140°、220°～260°
核相方式	≤110kV：接触 / 非接触；＞110kV：必须非接触（绝缘皮感应）
电源	主机：3.7V/2600mAh 锂电池；探测器：3.7V/1000mAh 锂电池
显示	3.5 寸彩屏，同屏显示相位、频率、相序、向量图、核相结果
语音提示	X/Y 信号正常、同相、异相
数据存储	200 组，掉电不丢失
自动关机	开机 15 分钟无操作自动关机
绝缘杆长度	约 4300mm
整机重量	约 7.79kg（含附件）

三、面板与按键说明

主机按键

1.POWER：电源开 / 关，长按开机 / 关机
2.MEM：数据存储 / 查阅；短按存储、进入查阅；长按 +↑删除全部数据
3.↑/↓/←/→：翻阅存储数据、数据保持（HOLD）、设置操作
4.指示灯：X/Y 信号、卫星搜星、充电、电源状态指示

探测器

1.POWER：开机 / 关机，指示灯亮 / 闪烁提示电量 / 通讯状态
2.感应提示：靠近高压线路，蜂鸣 “嘟 — 嘟 — 嘟”、指示灯闪烁，完成验电、电压等级显示

四、操作步骤（核心流程）

1. 开机准备与搜星

主机、X/Y 探测器分别按POWER开机，15 分钟无操作自动关机；电量不足时指示灯快闪 / 变暗，及时充电。
主机搜星：户外开阔处，搜星显示 “----”，搜星成功显示卫星图标，自动进入卫星授时模式；无卫星信号自动切换普通无线模式。
通讯确认：主机与探测器配对成功，语音提示 **“X 信号正常、Y 信号正常”**，对应指示灯亮。

2. 核相操作（以 X 为基准相）

（1）高压非接触核相（≥10kV，＞110kV 必须用）

探测器装绝缘杆、探钩，不接触导线，缓慢靠近相线绝缘外皮
感应到电场：探测器蜂鸣、指示灯闪烁，主机显示电压等级、完成验电
X 探测器固定 A 相（基准），Y 探测器依次测 B/C 相，读取相位差、向量图、语音提示

（2）低压 / 接触核相（≤110kV、400V 及以下）

换金属探针，直接接触相线 / 接线端子
X 接基准相，Y 接待测相，读取相位差、判定同 / 异相、相序

（3）相序 / 同异相判定规则

同相：相位差 **-20°～20°**（340°～360°/0°～20°），语音 “同相”
顺相序（B 相）：相位差100°～140°
逆相序（C 相）：相位差220°～260°，语音 “异相”

3. 数据存储与查阅

测试中短按MEM：自动存储当前数据（编号 0001 起）
短按MEM进入查阅（显示 RD），↑/↓翻单组、←/→翻 10 组；长按 MEM+↑删除全部数据

4. 关机与充电

分别长按主机、探测器POWER关机
用四合一充电线连接主机 / 探测器、适配器充电，充满自动停止

五安全规范（必须遵守）

1.严格按电压等级选核相方式：＞110kV 严禁接触式，仅非接触感应；≤110kV 可接触 / 非接触。
2.核相前必须验电、确认线路无电 / 带电状态，佩戴绝缘防护用具、保持安全距离。
3.绝缘杆使用前检查完好、无破损，按额定电压使用，禁止超压、超长度作业。
4.禁止在雷雨、大雾、强电磁干扰环境使用；卫星核相需在开阔无遮挡处。
5.探测器远离强电场、金属遮挡，避免同相干扰，测试点远离其他导线。
