SPD9500A 变电站异地远程核相仪

产品说明书

一、简介
SPD9500A 变电站异地远程核相仪，北斗 / GPS 双模授时，适配 10V-500kV 全电压，远程核相可达 5000 米，集核相、验电、相序、频率检测于一体，彩屏语音播报，适用于变电站、线路并网、检修等电力场景。

二、产品细节图（图文说明）

1.整机组成图：主机（2 台）、X/Y 发射器（2 套）、伸缩绝缘杆（2 根）、充电适配器、数据传输线、便携防护箱、说明书、合格证
2.主机细节：3.5 英寸高清彩屏、操作按键、充电接口、天线、GPS / 北斗授时模块、电池仓、语音播报孔
3.发射器细节：高压感应探头、无线传输天线、充电接口、状态指示灯、绝缘连接座、挂钩式采样头
4.绝缘杆细节：环氧玻璃纤维材质、伸缩式结构、防滑手柄、防触电安全标识、电压等级适配标识
5.包装细节：高强度工程塑料防护箱、防震内衬、分层收纳、锁扣密封、防水防尘

三、产品性能

1.异地远程核相：GPS / 北斗双模卫星授时同步，跨变电站、跨区域、远距离（≤5000km）核相，不受距离限制，无需长距离布线
2.高精度测量：相位测量范围 0°~360°，精度≤±3°；频率 45.0Hz~65.0Hz，精度≤±0.1Hz；同相 / 异相判断准确，向量图直观显示
3.宽电压适配：自动适配 0.2kV~500kV 交流高压线路，覆盖低压、中压、高压全电压等级，一套设备多用
4.无线传输稳定：433MHz 无线传输，视距传输距离≥500m，抗干扰能力强，室内外均可稳定工作
5.多功能一体：核相、验电、相序检测、频率测量、数据存储（200 组）、语音播报、自动报警、低电量提醒
6.安全可靠：非接触式感应采样，绝缘防护等级高，符合电力安全作业规范，避免人身触电风险
7.操作便捷：一键开机、自动搜星、自动同步、自动判断结果，语音提示（同相 / 异相 / 信号正常），无需复杂培训
8.环境适应性强：工作温度 - 20℃~+55℃，湿度≤95% RH（无凝露），防尘、防水、防震，适应变电站、野外、山区等复杂工况

四、产品用材

1.主机外壳：高强度 ABS 工程塑料，阻燃、抗冲击、耐老化，绝缘性能优良
2.发射器壳体：航空铝合金压铸，轻量化、高强度、散热好、抗电磁干扰
3.绝缘操作杆：环氧玻璃纤维材质，拉伸强度高、绝缘等级达标、防潮、防腐蚀，适配高压安全作业标准
4.采样探头：铜合金镀金，导电稳定、抗氧化、接触可靠，非接触感应式设计
5.电路板：阻燃 FR4 玻纤 PCB，贴片工艺，抗干扰、耐高温、稳定性强
6.电池：大容量可充电锂电池（18650），循环寿命长、续航持久（连续工作≥8 小时）

五、技术参数表

表格

参数项	规格指标
产品型号	SPD9500A
核相方式	卫星授时同步 + 无线传输，异地远程 / 近程两用
授时方式	GPS / 北斗双模，授时精度≤1μs
远程核相距离	≤5000km（跨站异地）
近程无线距离	≥500m（视距）
电压测量范围	AC 0.2kV~500kV（自动适配）
相位测量范围	0°~360°，分辨率 0.1°，精度≤±3°
频率测量范围	45.0Hz~65.0Hz，分辨率 0.1Hz，精度≤±0.1Hz
同相判定范围	20°~+20°
异相判定范围	100°~140°、220°~260°
显示屏幕	3.5 英寸 TFT 彩色液晶屏，显示相位、频率、向量图、授时状态
语音提示	中文语音播报：信号正常、同相、异相、低电量、报警
数据存储	可存储 200 组测试数据，支持查阅、导出
供电电源	内置 3.7V 锂电池，充电 5V/2A，连续工作≥8 小时
工作环境	温度20℃~+55℃，湿度≤95% RH（无凝露）
绝缘等级	符合 GB/T 17627、DL/T 971 标准
防护等级	IP54（防尘、防溅水）
整机重量	主机约 0.8kg / 台，发射器约 0.3kg / 个，绝缘杆约 1.2kg / 根

六、产品型号

标准型号：SPD9500A（变电站异地远程核相仪，双主机 + 双发射器 + 双绝缘杆，全套配置）
可选配置：SPD9500AL（加长绝缘杆，适配 500kV 超高压）、SPD9500AS（单主机近程版）

七、包装规格

1.包装材质：高强度工程塑料防护箱，防水、防震、防尘、抗压，带锁扣、提手、背带
2.包装尺寸：720mm×320mm×180mm（长 × 宽 × 高）
3.包装清单：主机 ×2、发射器（X/Y）×2、伸缩绝缘杆 ×2、充电适配器 ×2、USB 数据线 ×1、便携箱 ×1、说明书 ×1、合格证 ×1、保修卡 ×1
4.运输防护：内衬 EVA 防震海绵，分层固定，避免运输碰撞损坏

八、应用领域

1.变电站并网核相：新变电站投运、变电站扩建、母线分段、线路并网时，核对两侧相位一致性，保障并网安全
2.跨区域输电线路远程核相：不同变电站、不同地理区域的高压输电线路，远距离相位核对，解决长距离布线难题
3.高压开关柜 / 环网柜二次核相：开关柜、环网柜、配电室内二次回路、带电显示器相位校验、相序检测
4.新投 / 改造线路相位检测：新建线路、改造线路、电缆线路投运前，核相验电，确认相序正确、相位一致
5.电力检修 / 抢修核相：线路检修、故障抢修后，快速核对相位，恢复供电，缩短停电时间

九、主要用途

1.变电站异地、跨站、远距离高压线路相位核对、相序判断
2.电力系统并网、环网、合环操作前相位校验，防止非同期合闸
3.高压线路、开关柜、电缆线路带电验电、相位检测、频率测量
4.新投运变电站、输电线路、配电设备投运前核相验收
5.电力检修、改造、抢修后相位复核，保障电网安全稳定运行

十、详细介绍

1.SPD9500A 变电站异地远程核相仪，是专为电力系统远程核相作业设计的智能测试仪器，融合GPS / 北斗双模卫星授时、无线数字传输、高压感应采样三大核心技术，解决传统有线核相仪距离受限、布线复杂、操作危险的痛点，实现变电站之间、跨区域、远距离（最远 5000km）的精准核相。

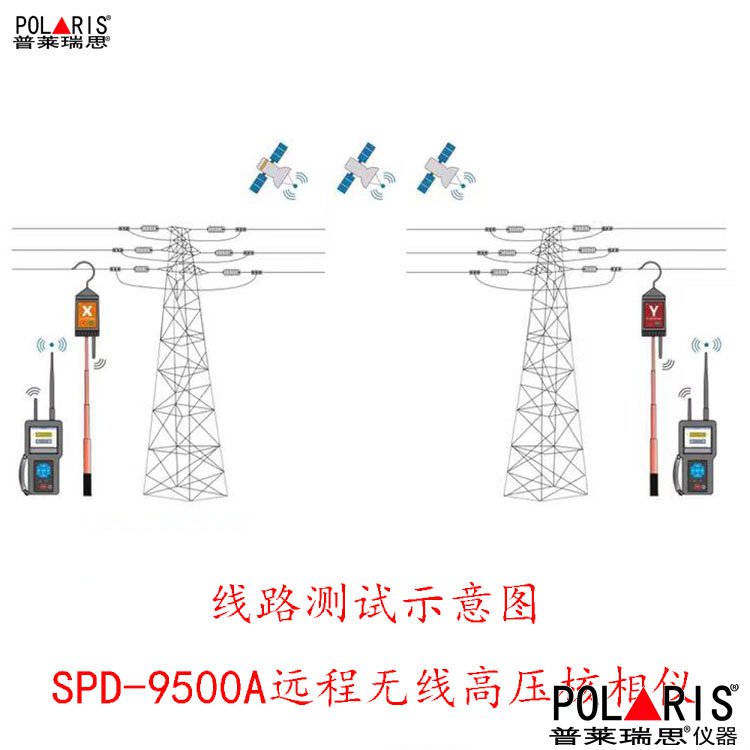

2.仪器由两台同步主机、两套 X/Y 发射器、两根伸缩绝缘杆组成，主机内置卫星授时模块，实现异地同步采样；发射器采用非接触式高压感应，安全采集线路相位信号，通过无线传输至主机；主机自动计算相位差、判断同相 / 异相，以彩屏向量图、中文语音直观输出结果，同时具备数据存储、验电、报警功能。
3.产品宽电压覆盖 0.2kV~500kV，一套设备满足低压到超高压全场景核相需求；绝缘防护、抗干扰设计、大容量电池，适配变电站、野外、山区等复杂工况；操作简单、安全可靠，大幅提升电力核相作业效率、降低安全风险，是变电站建设、电网运维、线路检修的必备工具。

十一、变电站远程核相仪衍生词

变电站远程核相仪、异地核相仪、GPS 卫星授时核相仪、高压无线核相仪、500kV 核相仪、并网核相仪、环网核相仪、开关柜核相仪、电力相位测试仪、相序检测仪、高压验电核相仪、无线远程核相器、变电站测试仪器

十二、售后服务

1.保修政策：整机1 年免费保修，保修期内非人为损坏，免费维修、更换配件；终身成本价维修、技术支持
2.服务范围：产品安装调试、操作培训、故障排查、维修保养、软件升级
3.技术支持：7×12 小时电话 / 在线技术咨询，现场技术服务（按需）
4.售后流程：用户反馈→故障诊断→远程指导 / 寄修 / 上门→维修完成→验收回访
5.免责说明：人为损坏、私自拆机、未按规范操作、不可抗力导致的故障，不在免费保修范围内

十三、常规问题

Q1：SPD9500A 与普通无线核相仪的区别？

A：普通核相仪仅支持近程（≤200m）核相，依赖本地同步；SPD9500A 采用卫星授时，支持异地跨站、最远 5000km 远程核相，不受距离限制，适合变电站并网、跨区域线路核相，精度更高、功能更全。

Q2：核相时没有 GPS 信号（室内 / 地下室）怎么办？

A：主机内置高精度守时模块，室外搜星同步后，室内可稳定守时工作 2~3 小时，保证核相精度，满足开关柜、配电室等无卫星信号场景使用。

Q3：适用电压等级是多少？需要更换配件吗？

A：自动适配0.2kV~500kV全电压等级，无需更换探头 / 配件，一套设备覆盖低压、中压、高压、超高压场景，降低采购成本。

Q4：核相精度如何保障？

A：采用 GPS / 北斗双模授时（同步精度≤1μs）、高精度相位采集电路，相位误差≤±3°，符合 DL/T 971 电力行业标准，同相 / 异相判断准确可靠。

Q5：产品续航、防护、运输如何？

A：内置锂电池，连续工作≥8 小时；IP54 防护，防尘、防溅水、抗震动；标配高强度防护箱，防震防水，便于现场携带与运输。
