1.SPD9500A远程无线高压核相仪

产品推荐

DXLD 单层微孔电池绝缘隔板，DXLD30μ

电力安全工具柜,生产厂家电力安全工

煤棚煤堆多点测温仪,DXMC 插入式煤场

DXLC5-500-300L型绝缘板

二、产品细节图

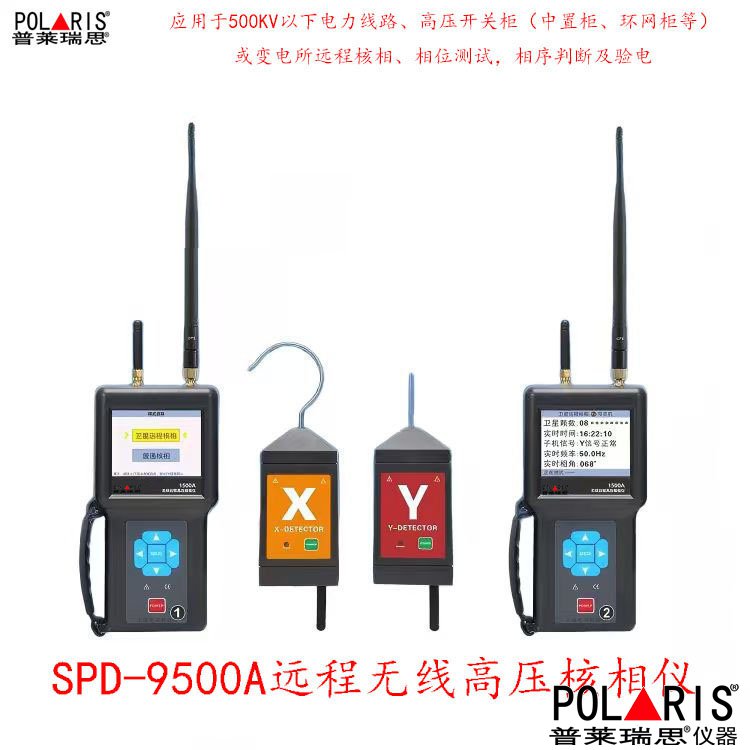

1.整机外观图：主机 + X/Y 采集器 + 绝缘杆 + 专用铝箱，一体化布局，便携耐用
2.主机细节图：3.5 英寸高清彩色液晶屏、按键区、充电接口、数据存储卡槽、天线、语音喇叭，操作直观
3.采集器（X/Y）细节图：非接触感应式探头、高强度绝缘外壳、挂钩式设计、电源开关、信号指示灯、快速连接绝缘杆接口
4.绝缘杆细节图：分段伸缩式、环氧树脂材质、防滑手柄、耐压标识、安全限位，适配不同电压等级
5.包装图：定制铝合金仪器箱，内置防震海绵、分层收纳、锁扣、提手、拉杆，便于运输与现场作业

三、产品性能

1. 跨区域远程同步核相（核心亮点）

· 采用GPS / 北斗双模卫星授时同步技术，实现两地变电站、不同线路间0~800km 远距离相位同步测量，解决传统核相仪无法异地、长距离核相难题
· 本地近程核相：无线传输距离 **≤300m（视距）**，抗电磁干扰能力强，复杂变电站环境稳定工作
· 相位测量精度：相位差误差≤±3°，频率精度 **±0.1Hz**，满足电网并网、环网核相精度要求

2. 全电压等级自适应

测量电压范围：0.38kV~500kV，覆盖低压、中压、高压、超高压线路，一套设备适配多场景，无需更换配件
非接触式感应采样，无需直接接触高压导线，操作安全、降低作业风险

3. 多功能一体化

核相（同相 / 异相判断）、验电、相序检测、相位 / 频率显示、向量图直观展示、语音播报（同相、异相、信号正常）、数据存储 / 导出（支持 USB）
主机自动识别采集器信号、实时显示相位差、电压、频率，数据稳定、响应快速

4. 安全可靠、环境适应性强

高压侧绝缘设计，泄漏电流 **＜10μA**，符合电力安全作业标准
工作温度：-30℃~+55℃，相对湿度 **≤95% RH（无凝露）**，适应户外、严寒、高温、潮湿等复杂工况
主机 / 采集器均采用IP65 防护等级，防尘、防水、防摔，适合野外、变电站现场作业

5. 操作便捷、高效

一键开机、自动同步、自动识别、自动判断，无需复杂设置
分段伸缩绝缘杆，携带方便、安装快捷，单人可完成现场操作
内置可充电锂电池，续航时间长，支持长时间连续作业

四、产品用材

1.主机外壳：阻燃 ABS 工程塑料，高强度、抗冲击、绝缘性能好、耐老化、耐腐蚀
2.采集器探头 / 外壳：高强度绝缘环氧树脂 + 航空铝合金，绝缘强度高、耐压等级达标、重量轻、抗电磁干扰、不易损坏
3.绝缘杆：环氧玻璃纤维复合材料，分段伸缩、机械强度高、绝缘性能优异、耐压满足 500kV 及以下要求、防滑手柄设计、安全可靠
4.核心元器件：工业级高精度相位传感器、低功耗微处理器、高稳定性无线传输模块、卫星授时模块，保障测量精准、运行稳定

五、技术参数表

表格

参数项	技术指标
产品型号	SPD9500A
测量电压范围	0.38kV～500kV（交流）
相位测量误差	≤±3°（远程 / 近程一致）
频率测量范围	45Hz～65Hz，精度 ±0.1Hz
远程同步距离	0～800km（卫星授时同步）
近程无线传输距离	≤300m（空旷视距）
无线传输频率	2.4GHz 数字无线
授时方式	GPS / 北斗双模卫星授时
显示方式	3.5 英寸彩色液晶屏，向量图、相位、频率、电压同屏显示
语音提示	同相、异相、信号正常、验电提示
数据存储	支持存储≥1000 组数据，USB 导出
工作电源	主机：锂电池（充电式，续航≥8h）；采集器：锂电池（充电式，续航≥12h）
防护等级	主机 / 采集器：IP65
工作环境	温度 - 30℃～+55℃，湿度≤95% RH（无凝露）
绝缘杆长度	伸缩式，标准配置 3.5m（可定制），耐压满足 500kV
整机重量	主机约 0.8kg，采集器约 0.3kg / 个，绝缘杆约 2.0kg / 根

六、产品型号

标准型号：SPD9500A 跨区域高压同步核相仪
配置说明：标配 = 主机 1 台、X 采集器 1 个、Y 采集器 1 个、伸缩绝缘杆 2 根、专用充电器 2 个、USB 数据线 1 根、铝合金仪器箱 1 个、说明书 / 合格证 / 保修卡各 1 份

七、产品包装

1.包装形式：定制高强度铝合金仪器箱，内置高密度防震 EVA 海绵，精准开槽、分层固定主机、采集器、绝缘杆、配件，避免运输碰撞、损坏
2.包装尺寸：约 900mm×300mm×150mm，带提手 + 拉杆 + 安全锁扣，便于携带、运输、现场存放
3.包装标识：清晰标注产品名称、型号、数量、防护标识、制造商信息，符合运输与仓储规范

八、应用领域

1.变电站新建 / 扩建工程：新变电站投运前，核对站内母线、线路、变压器两侧相位，保障并网安全
2.电网并网 / 环网运行：区域电网互联、双电源并网、环网合环前，异地长距离核相，防止相位错误导致短路、跳闸事故
3.高压线路改造 / 检修：线路迁改、电缆更换、杆塔改造后，核对线路两端相位，确保恢复供电安全
4.变电站二次回路校验：核对保护、测控、计量等二次回路相位、相序，保障二次系统准确可靠
5.电力运维 / 预防性试验：日常巡检、定期试验，快速检测线路带电状态、相位、相序，及时排查隐患

九、主要用途

1.变电站异地、长距离高压线路相位 / 相序精准核对，解决跨区域核相难题
2.新建、扩建、改造变电站、线路并网前核相，避免相位错误引发电网事故
3.高压线路带电验电、相位检测、相序判断，一体化完成多项测试
4.双电源、环网、备自投系统核相校验，保障供电可靠性与连续性
5.电力工程验收、预防性试验、运维检修的相位检测专用工具

十、详细信息

SPD9500A 是专为电力系统变电站异地、跨区域高压核相设计的专用仪器，突破传统有线 / 近程无线核相仪距离限制，采用卫星授时同步 + 数字无线传输技术，实现 0~800km 远距离、多电压等级精准核相。仪器由主机、X/Y 采集器、绝缘杆组成，采集器非接触感应高压信号，经无线传输至主机，主机通过卫星授时实现两地数据同步，计算相位差、判断同异相，同时具备验电、相序检测、数据存储、语音提示功能。整机安全可靠、操作便捷、精度稳定，广泛应用于变电站建设、电网并网、线路改造、电力检修等场景，是保障电力系统安全稳定运行的重要测试设备。

十一、详细介绍

1. 工作原理

近程核相：X、Y 采集器分别靠近两条高压线路，感应电场信号，提取相位 / 频率，通过 2.4GHz 无线传输至主机，主机计算相位差，判断同相 / 异相
远程核相：两地各配置 1 套主机 + 采集器，通过 GPS / 北斗卫星授时实现时间同步，分别测量本地线路相位，数据经无线 / 网络传输比对，计算两地线路相位差，完成跨区域核相

2. 结构组成

主机：核心控制单元，负责信号接收、数据处理、相位计算、显示、语音播报、存储、授时同步
X/Y 采集器：高压信号感应采集单元，非接触式、绝缘外壳、挂钩设计，适配高压线路采样
绝缘杆：支撑采集器、保障操作人员与高压安全距离，分段伸缩、绝缘强度达标
配件：充电器、数据线、铝箱、说明书等

3. 核心优势总结

远程同步能力强：卫星授时，跨区域 0~800km 核相，解决异地核相痛点
测量精度高：相位误差≤±3°，频率精准，满足电网标准要求
电压覆盖广：0.38kV~500kV 自适应，一套设备多用，降低成本
安全便捷：非接触采样、高绝缘防护、IP65、语音提示、单人可操作
功能全面：核相、验电、相序、存储、导出一体化，提升作业效率

十二、跨区域高压同步核相仪衍生词

跨区域高压同步核相仪、SPD9500A 核相仪、变电站远程核相仪、卫星授时核相仪、无线高压核相仪、500kV 核相仪、异地核相仪、电网并网核相仪、环网核相仪、电力相位检测仪、高压验电核相仪、变电站测试仪器、电力工程核相设备
十三、售后服务
1.质保政策：产品质保 1 年，质保期内非人为损坏免费维修、更换配件；终身提供技术支持与维修服务
2.技术服务：提供产品操作培训、现场技术指导、远程技术咨询、软件升级服务
3.维修服务：接到报修后，24 小时响应，48 小时内给出解决方案，快速维修、保障使用
4.配件供应：长期供应主机、采集器、绝缘杆、电池、充电器等原厂配件，确保设备持续可用
5.退换政策：产品到货 7 日内，非人为质量问题，可退换货

十四、常规问题

Q1：SPD9500A 与普通无线核相仪的区别？

A：普通无线核相仪仅支持近程（≤300m）核相，无法异地、跨区域核相；SPD9500A 增加GPS / 北斗卫星授时同步，可实现 0~800km 远距离核相，适配变电站异地、电网并网等场景，精度更高、功能更全。

Q2：该仪器可测最高电压是多少，是否需要更换配件？

A：测量范围0.38kV~500kV，全电压自适应，无需更换探头 / 配件，仅需按电压等级匹配对应长度绝缘杆，操作便捷。

Q3：远程核相时，两地如何同步，信号是否稳定？

A：采用GPS / 北斗双模授时，时间同步精度高，不受距离、地形、电磁干扰影响；无线传输采用数字加密技术，抗干扰能力强，复杂变电站环境稳定可靠。

Q4：仪器操作是否复杂，是否需要专业培训？

A：一键开机、自动同步、自动判断，操作简单；随机附带详细说明书，提供操作视频 / 培训，普通电力人员经简单学习即可独立完成作业。

Q5：质保期多久，售后如何保障？

A：质保 1 年，终身维护；24 小时技术响应，原厂配件供应，快速维修，保障设备长期稳定使用。
