一、简介

SPD9500A 采用卫星授时 + 无线传输，实现跨区域无距离限制高压核相，适配 10V–500kV 全电压等级，兼具验电、测相序、相位差显示，彩屏 + 语音提示，安全高效，适用于电网并网、线路检修、变电站核相作业。

二、产品细节图（图文说明）

1. 整机组成结构

· 接收主机：3.5 英寸高清彩色液晶屏、按键操作区、4G/GPS 天线、充电接口、数据接口，ABS 阻燃工程塑料外壳，IP65 防护，手持便携设计
· 高压采集发射器（X/Y）：感应式采集探头、内置 GPS/4G 模块、锂电池、挂钩式接触端，防水防尘，适配高压线路带电采集
· 伸缩绝缘操作杆：环氧树脂材质，3 节伸缩，收缩长度 0.8m、伸展长度 3.8m，满足高压安全绝缘距离，耐压等级符合 GB13398 标准
· 标准配件：专用充电器、4G 流量卡、GPS 天线、铝合金便携机箱、说明书、出厂检测报告、合格证

2. 核心部件图示

主机正面：相位差 / 相序 / 频率 / 电压等级实时显示、同相 / 异相语音提示、数据存储、历史查询界面
发射器：感应采集端、电源开关、信号指示灯、充电接口、挂钩 / 线夹
绝缘杆：分段式拼接、防滑握柄、绝缘护套、耐压标识

三、产品性能

1.无距离限制异地核相：采用GPS / 北斗双模授时 + 4G 全网通传输，突破传统无线核相距离限制，支持跨变电站、跨城市、跨区域远程相位比对，不受地理距离、地形遮挡影响
2.高精度相位测量：相位测量范围 0.0°~360.0°，分辨率 0.1°，精度≤±1.0°；频率 45~75Hz，精准判断同相（-30°~+30°）、异相（90°~150°/210°~270°）、相序（正序 / 逆序）
3.宽电压等级适配：覆盖10kV~500kV全电压等级高压线路，兼容架空线、电缆、开关柜、带电显示器等多种场景，无需更换探头，一机多用
4.安全可靠、带电作业：非接触式感应采集 + 绝缘杆操作，人员与高压无直接电气连接，避免触电风险；具备过压、过流、低电量报警，异常自动提示
5.智能便捷、高效作业：一键开机自动搜星、自动同步授时、自动采集传输、自动计算相位差；语音播报结果、数据实时显示、支持存储 / 导出 / 打印，单人可完成异地核相，大幅提升效率
6.稳定耐用、环境适应性强：工业级元器件，IP65 防护，工作温度 - 30℃~+60℃、湿度≤95% RH，适应户外、变电站、山区、隧道等复杂工况，抗电磁干扰能力强

四、产品用材（安全耐用保障）

1.绝缘操作杆：高强度环氧树脂玻璃纤维材质，符合 GB13398 带电作业绝缘工具标准，工频耐压满足对应电压等级要求，绝缘性能稳定、机械强度高、重量轻、耐腐蚀、不易老化
2.主机 / 发射器外壳：阻燃 ABS 工程塑料 + 铝合金框架，抗摔、抗压、耐高温、耐低温，防护等级 IP65，有效防尘、防水、防油污，适应户外恶劣环境
3.核心电子部件：工业级高精度 GPS / 北斗模块、4G 全网通通信模块、低功耗微处理器、高灵敏度感应采集芯片、大容量锂电池，保证信号稳定、测量精准、续航持久
4.连接与接触部件：镀金接触端子、不锈钢挂钩 / 线夹，导电性能好、抗氧化、接触可靠，保证信号采集稳定

五、技术参数表（精准规范）

表格

参数项	规格参数
产品型号	SPD9500A
核相方式	GPS / 北斗双模授时 + 4G 全网通无线传输，无距离限制
适用电压等级	AC 10kV~500kV（可扩展至低压 0.4kV）
相位测量范围	0.0°~360.0°
相位分辨率	0.1°
相位测量精度	≤±1.0°（23℃±5℃，湿度≤80% RH）
频率测量范围	45Hz~75Hz
频率精度	≤±0.1Hz
相别判定	同相：-30°~+30°；异相：90°~150°、210°~270°
传输方式	4G 全网通（移动 / 联通 / 电信）、GPS/BD 双模授时
工作电源	主机 / 发射器：内置 3.7V 可充电锂电池，USB-C 充电
续航时间	连续工作≥8 小时，待机≥72 小时
绝缘杆参数	3 节伸缩，收缩 0.8m，伸展 3.8m，环氧树脂材质
防护等级	IP65（主机 / 发射器）
工作环境	温度：-30℃~+60℃；湿度：≤95% RH（无凝露）
主机尺寸	220×140×50mm
发射器尺寸	Φ60×130mm
整机重量	约 5.8kg（含机箱、配件）
执行标准	GB13398、DL/T971 电力行业标准

六、产品型号

标准型号：SPD9500A 无距离限制高压远程核相仪
型号说明：S - 测试仪器；P - 相位核相；D - 电力专用；9500 - 系列型号；A - 标准版（支持 4G+GPS / 北斗，10kV~500kV）
可选配置：SPD9500B（增强版，增加数据云端存储、多机组网功能）

七、产品包装

1.内包装：主机、发射器、绝缘杆、配件均采用防震泡沫 + 防尘袋独立封装，缓冲减震、避免碰撞、防潮防尘
2..外包装：高强度铝合金便携机箱，带锁扣、提手、滚轮，尺寸 750×300×150mm，坚固耐用、便于携带运输、现场收纳，符合电力设备运输标准
3.出厂标配清单：接收主机 1 台、高压采集发射器（X/Y）2 个、伸缩绝缘杆 2 根、专用充电器 2 个、4G 流量卡 1 张、GPS 天线 1 个、说明书 1 份、出厂检验报告 1 份、合格证 1 份、保修卡 1 份

八、应用领域

1.变电站异地并网核相：新建变电站、改扩建变电站与主网并网前，跨站远程相位比对，确保相位一致、安全并网
2.输电线路环网 / 合环核相：长距离输电线路、跨区域环网合环操作前，无距离限制核相，避免相位错误导致短路事故
3.配电网检修 / 改造核相：配网线路检修、迁改、分段后，快速完成异地相位校验，保障供电恢复安全
4.电力线路相位溯源与定相：复杂电网、多电源系统中，精准确定线路相位、相序，统一电网相位标识
5.新能源电站并网核相：光伏、风电等新能源电站接入电网前，远程核相，确保接入相位正确、稳定并网

九、主要用途

1.变电站、输电线路、配电网异地 / 远程高压核相、相位比对、相序检测
2.双电源、环网、合环、并网操作前的相位校验，防止非同期合闸、短路故障
3.高压线路带电验电、相位定相、频率测量、变压器组别判断
4.电力工程施工、检修、验收中的相位检测与数据记录
5.电网相位统一、故障排查、运行维护的专业测试工具

十、详细信息 & 详细介绍

SPD9500A 无距离限制高压远程核相仪，专为解决传统无线核相 “距离受限、无法异地核相” 痛点研发，融合卫星授时、4G 无线通信、高压感应采集三大核心技术，实现真正意义上的跨区域、无距离、高精度核相作业，是现代智能电网建设、变电站运维、线路检修的必备专用仪器。

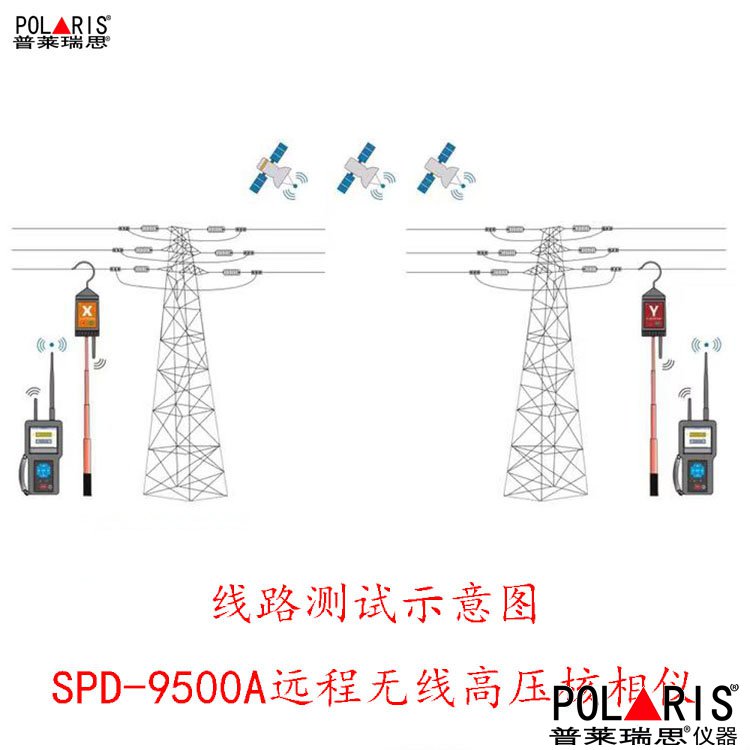

工作原理

两台高压采集发射器（X/Y）分别挂接在异地两处被测高压线路上，通过感应方式采集线路相位、频率信号，同时接收 GPS / 北斗卫星授时信号，实现精准时间同步
发射器将同步后的相位、频率数据，通过 4G 全网通网络实时传输至接收主机
接收主机接收两处信号，自动计算相位差、判定相序、同相 / 异相，以数字、图形、语音三种方式输出结果，完成异地核相

十一、产品特点总结

1.无距离限制：突破传统无线核相百米级距离瓶颈，支持全国范围内异地核相，不受地形、距离、遮挡影响
2.高精度高可靠：卫星授时同步，相位精度≤±1.0°，数据稳定、抗干扰强，符合电力试验标准
3.安全便捷：非接触感应、绝缘操作、带电作业，单人操作、一键完成，降低作业风险、提升效率
4.宽适配性：覆盖 10kV~500kV 全电压等级，兼容架空线、电缆、开关柜等多种场景
5.耐用易维护：工业级设计、IP65 防护、长续航、模块化结构，适应复杂工况、便于维护保养

十二、跨区域高压核相衍生词

SPD9500A 核相仪、无距离高压核相仪、远程核相仪、变电站异地核相仪、GPS 核相仪、4G 无线核相仪、高压相位检测仪、电力核相器、并网核相仪、环网核相仪，10kV-500kV 远程核相、变电站并网相位比对、跨区域高压核相、带电作业核相仪、电力试验核相设备、智能电网核相仪器、新能源并网核相、配网检修核相

十三、售后服务

质保服务：整机质保 1 年，保修期内非人为损坏免费维修、更换配件；终身成本价维修、技术支持
技术服务：提供产品操作培训、现场技术指导、远程技术咨询、软件升级服务
校准服务：支持仪器定期校准，出具校准报告，保障测量精度
售后响应：7×24 小时技术咨询，48 小时内响应故障处理，省内 24 小时、省外 48 小时上门服务（约定区域）
配件供应：长期提供原装配件、充电器、电池、绝缘杆等，保障设备持续使用

十四、常规问题

Q1：SPD9500A 与传统无线核相仪的核心区别是什么？

A：传统无线核相仪依赖本地射频传输，距离通常≤500 米、受遮挡影响大，仅适用于近距离核相；SPD9500A 采用GPS / 北斗授时 + 4G 全网通，无距离限制、可跨站 / 跨省远程核相，相位精度更高、适用场景更广，解决异地核相难题。

Q2：该仪器是否需要停电作业？安全性能如何？

A：无需停电、可带电作业。采用非接触式感应采集 + 绝缘杆操作，人员与高压无直接电气连接；具备过压、低电量、信号异常报警，绝缘杆符合国标耐压要求，防护等级 IP65，保障作业安全。

Q3：核相精度如何？适用于哪些电压等级？

A：相位精度≤±1.0°，满足电力系统并网、合环核相精度要求；适用10kV~500kV交流高压线路，可兼容 0.4kV 低压，覆盖变电站、输电、配网全场景。

Q4：异地核相如何保证时间同步与数据准确？

A：内置GPS / 北斗双模授时模块，实现全球统一时间基准，同步精度≤1μs；4G 全网通传输，数据实时、稳定、无延迟，主机自动计算比对，结果可靠。

Q5：仪器续航、操作难度、维护成本如何？

A：内置锂电池，连续工作≥8 小时，USB-C 充电，使用便捷；一键开机、自动搜星、自动采集、语音提示，操作简单，无需复杂培训；模块化设计、工业级耐用，维护成本低，质保 1 年、终身技术支持。
