SPD9500A 输电线路异地并网核相仪

一、简介
SPD9500A 输电线路异地并网核相仪，适配 10V–550kV 输电线路，支持异地 / 远程并网核相、相位 / 相序 / 验电、语音播报，无线传输、精准测相位差，安全高效，满足电网并网、环网核相作业需求。

二、产品细节图

1.主机整机图：手持便携主机，彩色液晶显示屏，按键操作区，充电接口，信号 / 电源指示灯，一体化防滑外壳
2.双采集发射器图：X/Y 采集器，高压接触探头，伸缩绝缘杆接口，无线信号天线，低功耗指示灯
3.绝缘杆组件图：环氧玻璃纤维伸缩绝缘杆，收缩长度 0.8m，拉伸长度 3.5m，防滑手柄，防触电安全标识

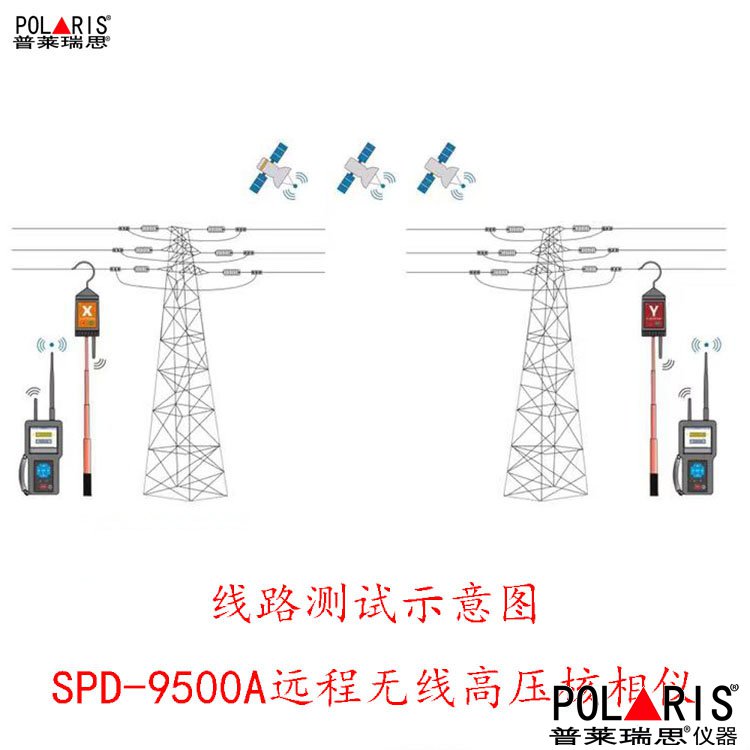

4.异地核相作业场景图：两地变电站 / 线路分别架设采集器，主机实时接收相位数据，远程同步对比
5.全套包装图：防水防震仪器箱，内含主机、2 台采集器、绝缘杆、充电线、说明书、合格证、便携包

三、产品性能（核心优势，无极限词）

1.异地远程核相：采用 GPS / 北斗卫星授时同步 + 4G/5G 无线传输，突破传统有线 / 短距无线限制，跨城市、跨变电站、跨线路无距离限制核相，解决异地并网相位核对难题
2.高精度相位测量：相位测量范围 0°~360°，相位误差≤±3°，频率 45Hz~65Hz，精准判断同相 / 异相，保障并网安全
3.多电压等级适配：覆盖 0.38kV~500kV 交流输电线路、变电站母线、PT 二次侧，高低压通用，无需更换设备
4.安全无接触作业：高压侧非接触采集信号，绝缘杆满足高压安全距离，带电作业，无需停电，降低电网运行风险
5.抗干扰稳定可靠：工业级抗电磁干扰设计，适应变电站强电场、复杂电磁环境，数据传输稳定，不掉线、不丢包
6.智能便捷操作：一键开机、自动同步、实时显示相位差 / 相序 / 频率，语音提示同相 / 异相，数据可存储、导出，支持现场快速校验
7.高防护耐用：IP65 防护等级，防水、防尘、防震，适应户外恶劣环境，宽温工作（-20℃~+60℃），续航持久，满足长时间现场作业

四、产品用材

1.主机外壳：高强度阻燃 ABS 工程塑料，抗冲击、耐老化、绝缘性能好，防滑耐磨，手持舒适
2.采集器壳体：航空铝合金材质，轻量化、高强度、散热好，抗电磁干扰，适应强电场环境
3.绝缘杆：环氧玻璃纤维复合材料，绝缘强度高、机械强度好、重量轻，伸缩自如，符合高压安全规范
4.核心元器件：工业级芯片、高精度晶振、卫星授时模块、无线传输模块，保证测量精度与信号稳定性
5.探头 / 接触件：铜合金镀金材质，导电性能好、抗氧化、接触可靠，保障高压信号采集精准

五、技术参数表

表格

参数项	规格参数
产品型号	SPD9500A
核相电压等级	0.38kV、10kV、35kV、110kV、220kV、500kV
相位测量范围	0.0°~360.0°
相位测量精度	≤±3°（23℃±5℃，湿度≤80% RH）
频率测量范围	45Hz~65Hz
频率精度	≤±0.1Hz
同步方式	GPS / 北斗双卫星授时，同步精度≤1μs
传输方式	4G/5G / 无线数传，异地无距离限制
绝缘杆长度	收缩 0.8m，拉伸 3.5m，绝缘等级≥500kV
防护等级	IP65（主机 / 采集器）
工作温度	-20℃~+60℃
存储温度	-40℃~+80℃
主机供电	锂电池，连续工作≥8 小时，充电式
采集器供电	内置锂电池，连续工作≥12 小时
显示方式	3.5 英寸彩色液晶显示屏
同相判定范围	-30°~+30°
异相判定范围	90°~150°、210°~270°

六、产品型号

1.标准型号：SPD9500A（输电线路异地并网核相仪，标配双采集器 + 双绝缘杆 + 卫星授时 + 4G 传输）
2.可选配置：SPD9500A-1（单采集器，近程核相）、SPD9500A-2（增强型，长续航 / 高抗干扰）

七、包装规格

1.标准包装：高强度防水防震铝合金仪器箱，尺寸 550×450×250mm
2.装箱清单：主机 1 台、X 采集器 1 台、Y 采集器 1 台、伸缩绝缘杆 2 根、充电器 2 个、充电线 2 条、卫星天线 1 个、说明书 1 份、合格证 1 份、保修卡 1 份、便携背包 1 个
3.外包装：纸箱 + 防震泡沫，防潮防尘，适合物流运输

八、核心应用领域

1.变电站异地并网核相：不同变电站、不同电源点并网前，远程核对相位，避免相位错误导致电网冲击、设备损坏
2.输电线路新建 / 改造并网：长距离输电线路、跨区域线路投运、改造后，精准核相，保障合环安全
3.配网环网合环核相：城市配网、工业园区环网，合环运行前相位核对，保障配网稳定供电
4.电力基建工程验收：新建变电站、输电线路竣工验收，核相检测，确保工程质量符合规范
5.电力运维检修核相：线路检修、设备更换后，快速核相，恢复供电，缩短停电时间

九、主要用途

1.实现变电站、输电线路异地、远距离、无接触、带电核相，精准测量两路电源相位差、相序、频率
2.判定同相 / 异相，保障电网并网、合环、环网运行时相位一致，防止非同期合闸造成电网故障、设备损毁
3.兼具高压验电、相序检测、频率测量功能，一机多用，满足电力现场多场景测试需求
4.替代传统核相方式，无需长距离布线、无需人员往返两地，提升作业效率、降低安全风险

十、详细信息 & 详细介绍

SPD9500A 输电线路异地并网核相仪，是专为电力系统变电站、输电线路异地并网、环网合环、线路改造等场景研发的智能核相设备。仪器采用卫星授时同步 + 无线远程传输核心技术，解决传统核相仪只能近距离、同区域核相的局限，实现跨城市、跨变电站、跨线路的精准相位核对，是电网安全并网、稳定运行的关键测试设备。
仪器由手持主机、X/Y 双采集发射器、伸缩绝缘杆、卫星授时模块、无线传输模块组成。作业时，两地操作人员分别将采集器通过绝缘杆接触待核相高压线路，采集器实时采集线路相位、频率信号，经卫星授时同步后，通过 4G/5G 网络传输至主机；主机自动计算两路信号相位差，实时显示数据、语音提示同相 / 异相，直观判定并网条件是否满足。
产品兼顾高精度、高安全、高便捷、高可靠：相位精度≤±3°，保障核相结果准确；高压非接触、绝缘防护，符合电力安全规范；一键操作、自动同步，无需专业复杂培训；IP65 防护、宽温设计，适应户外、变电站复杂环境，可长期稳定运行。广泛应用于电网建设、运维、检修、验收全流程，有效提升电力作业效率、保障电网运行安全。

十一、SPD9500A核相仪衍生词

SPD9500A 核相仪、异地远程核相仪、输电线路并网核相仪、变电站核相仪、高压无线核相仪、卫星授时核相仪、500kV 核相仪、环网合环核相仪、电力并网相位检测仪、远程相位核对仪、带电核相仪、非接触核相仪、电力测试仪器、电网并网设备

十二、售后服务

1.质保服务：仪器整机质保 1 年，核心元器件质保 1 年，质保期内非人为损坏免费维修、更换配件
2.技术支持：提供 7×12 小时技术咨询，免费指导安装、操作、调试，现场技术培训（可选）
3.维修服务：质保期外提供成本价维修，终身维护，快速响应，常规故障 48 小时内处理
4.校准服务：提供仪器年度校准服务，出具校准报告，保障测量精度符合标准
5.配件供应：长期供应绝缘杆、采集器、电池、充电器等配件，保障设备持续使用

十三、常规问题

Q1：SPD9500A 与普通核相仪的核心区别是什么？

A：普通核相仪仅支持短距离（几十米）同区域核相；SPD9500A 采用卫星授时 + 4G/5G 传输，支持异地、跨区域、无距离限制核相，解决变电站、长距离输电线路并网核相难题，适用范围更广、作业更安全高效。

Q2：该仪器可适配多高电压等级，是否需要更换配件？

A：适配0.38kV~500kV全电压等级，标配绝缘杆满足 500kV 绝缘要求，高低压核相无需更换配件，一套设备满足多场景使用。

Q3：异地核相时，信号传输是否稳定，会不会受干扰？

A：采用工业级无线传输 + 卫星授时同步，具备强抗电磁干扰能力，可抵御变电站强电场干扰，数据传输稳定，不掉线、不丢包，核相结果可靠。

Q4：仪器操作是否复杂，现场人员能否快速上手？

A：一键开机、自动搜星、自动同步、自动计算，彩色屏直观显示，语音提示结果，无需复杂培训，电力运维人员可快速掌握操作方法。

Q5：质保与售后如何保障，维修是否便捷？

A：整机质保 1 年，终身维护，提供远程技术支持、现场培训、快速维修、配件供应，解决使用后顾之忧。
