SPD9520 环网柜无线核相仪

时间: 2026-04-25 14:19 浏览次数：

SPD9520 环网柜无线核相仪，环网柜专用核相仪器，AC1V-600V 电压适配。无线传输 30 米，相位精度≤±8°，集核相、验电、相序 / 频率检测。3.5 寸彩屏配动态矢量图与语音播报，数据可存可

SPD9520 环网柜无线核相仪
产品说明书

一、产品细节图

1.主机正面图：3.5 寸彩色 LCD 屏、POWER / 确认 / 存储 / 翻页按键、USB 接口、充电口、状态指示灯、语音喇叭，界面同步显示相位差、频率、相序、向量图、同 / 异相判定
2.探测器（X 黄 / Y 红）图：小型化手持设计、感应探头、电源开关、电量指示灯、充电口、无线发射天线，适配环网柜狭小空间操作
3.现场应用图：探测器接入环网柜二次回路 / 带电显示器，主机在安全区接收信号，无线核相、无需长接线、降低安全风险

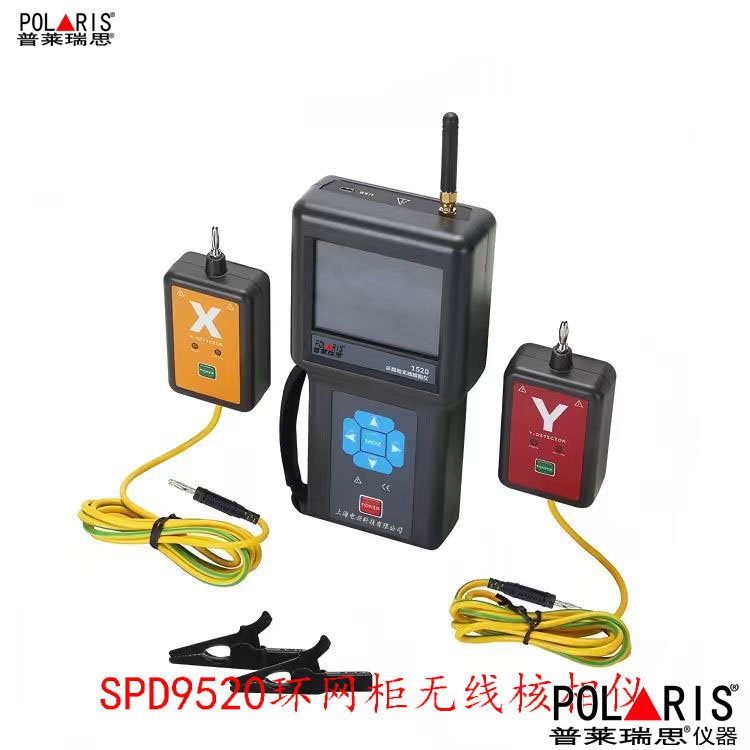

4.全套配件图：主机 1 台、X 探测器 1 台、Y 探测器 1 台、充电线 2 根、USB 数据线 1 根、专用测试夹 2 个、便携工具包 1 个、说明书 / 合格证

二、产品性能

1.无线核相，安全高效：30 米无线传输，无需跨柜接线，人员远离高压带电区，适配环网柜、配电房等封闭狭小空间，提升作业安全与效率
2.精准测量，稳定可靠：相位精度≤±8°，同相判定 - 20°~+20°、异相 100°~140°/220°~260°，抗电磁干扰，数据稳定不漂移，避免核相误判
3.多功能一体：集核相、相位检测、频率测量、相序判断、带电检测于一体，满足环网柜全场景检测需求
4.直观显示，语音提示：3.5 寸彩屏 + 动态向量图，同屏显示多参数；真人语音播报 “X 信号正常、Y 信号正常、同相、异相”，无需紧盯屏幕，操作更安全
5.数据管理便捷：内置存储 200 组测试数据，USB 连接电脑导出、保存、打印报告，满足运维记录与归档要求
6.续航持久，循环使用：主机 / 探测器均采用可充电锂电池，单次充电可连续工作 8 小时以上，无需频繁更换电池，降低使用成本

三、产品用材

1.外壳：高强度 ABS 阻燃工程塑料，绝缘性能好、抗摔耐磨、耐高温、耐腐蚀，适应电力现场复杂环境
2.探头：高精度铜合金感应电极，信号灵敏度高、接触稳定、抗干扰，适配低压 / 二次回路精准采样
3.电路模块：工业级无线传输芯片（433MHz）、高精度相位采集电路、低功耗处理芯片，保障信号稳定、测量精准、续航长久
4.电源：高品质 3.7V 锂离子电池，安全防爆、循环寿命长、充放电稳定，适配户外 / 现场无电源场景

四、技术参数表

表格

参数项	规格参数
产品型号	SPD9520
核相电压范围	AC 1V～600V（低压 / 二次回路专用）
无线传输距离	≤30 米（无障碍视距）
相位测量范围	0.0°～360.0°，精度≤±8°，分辨率 1°
频率测量范围	45.0Hz～65.0Hz，精度≤±1Hz，分辨率 0.1Hz
相别判定标准	同相：-20°～+20°；异相：100°～140°、220°～260°
显示方式	3.5 寸彩色 LCD 屏，向量图、数字、结果同屏显示
语音提示	真人语音播报信号状态、同相 / 异相结果
数据存储	200 组测试数据，掉电不丢失，USB 上传电脑
主机电源	3.7V 2600mAh 可充电锂电池，充电 5V/1A
探测器电源	3.7V 600mAh 可充电锂电池，充电 5V/1A
工作环境	温度 - 10℃～+50℃，湿度≤85% RH（无凝露）
防护等级	IP54，防尘、防溅水，适应现场环境

五、产品型号

标准型号：SPD9520（环网柜专用无线核相仪，1V~600V，30 米无线）
型号说明：S - 无线传输、P - 相位检测、D - 电力专用、9520 - 产品系列编码

六、包装规格

1.内包装：防震泡沫内衬，固定主机、探测器、配件，避免运输磕碰
2.外包装：加厚瓦楞纸箱，印刷产品名称、型号、logo、警示标识
3.装箱清单：主机 ×1、X 探测器 ×1、Y 探测器 ×1、充电线 ×2、USB 数据线 ×1、测试夹 ×2、便携工具包 ×1、说明书 ×1、合格证 ×1、保修卡 ×1

七、5 大核心应用领域

1.城市配电网环网柜投运验收：新建 / 改造环网柜并网前，核相校验、确保相位一致、保障安全合闸
2.配电房 / 开闭所二次回路核相：低压母线、PT 回路、带电显示器核相，排查相位错误、避免保护误动
3.电力线路检修恢复供电：线路检修后、恢复送电前，快速核相、确认相位正确、保障供电安全
4.工业园区 / 商业配电系统调试：企业配电房、箱变、环网柜并网调试，检测相序、相位、频率，保障设备稳定运行
5.农网 / 城网配电改造工程：配电网升级、线路联络、环网组网，无线核相、提升施工效率、减少停电时间

八、主要用途

1.环网柜、配电房、开闭所、箱变的低压 / 二次回路无线核相，判断两条线路同相 / 异相
2.测量线路相位差、工频频率、三相相序（正序 / 逆序）
3.检测回路带电状态，辅助验电、保障操作安全
4.电力并网、倒闸操作、检修调试、验收检测的相位校验，提供数据记录与报告

九、详细介绍

SPD9520 环网柜无线核相仪，是专为电力配电环网柜、低压二次回路设计的专用无线检测仪器，解决传统有线核相接线繁琐、安全风险高、空间受限等痛点。仪器由 1 台接收主机、2 台探测器（X 黄 / Y 红）组成，探测器采集线路相位 / 频率信号，通过无线传输至主机，主机实时计算、显示相位差、向量图、同异相结果，并语音提示。仪器体积小巧、操作简单、无需复杂接线，可快速完成环网柜核相、相序检测、频率测量，广泛用于配电网建设、运维、检修、验收全流程，提升电力作业安全性、准确性、高效性，是配电运维人员必备工具。

十、环网柜无线核相仪衍生词

环网柜无线核相仪、SPD9520 核相仪、低压无线核相仪、二次回路核相仪、配电房核相仪、开闭所核相仪、相位检测仪、相序测试仪、电力核相器、无线核相器、环网柜检测仪器、配电核相设备、带电核相仪、低压核相仪、1V-600V 核相仪

十一、售后服务

1.质保承诺：产品自出厂之日起，12 个月免费质保，非人为损坏免费维修 / 更换配件
2.终身维护：质保期后，提供成本价维修、配件供应、终身技术支持
3.技术服务：提供操作培训、现场指导、使用咨询、故障排查服务
4.校准服务：可提供仪器校准、出具校准报告，保障测量精度
5.售后响应：接到售后需求，24 小时内响应，48 小时内给出解决方案

十二、成功问题

Q1：SPD9520 适合什么电压等级的环网柜？

A：适用于AC 1V~600V 低压 / 二次回路（环网柜 PT、带电显示器、低压母线），不用于一次高压直接测量，保障操作安全。

Q2：无线传输距离 30 米，环网柜内信号稳定吗？

A：采用抗干扰无线模块，30 米内无障碍稳定传输；环网柜金属柜体环境，建议主机靠近柜门、探测器贴近检测点，信号可靠。

Q3：仪器需要定期校准吗？校准周期？

A：建议每年校准 1 次，保障相位精度≤±8°，可联系厂家提供校准服务、出具校准证书。

Q4：电池续航多久？充电方便吗？

A：主机 / 探测器充满电，可连续工作 8 小时以上；标配 5V 充电线，支持 USB 接口充电，适配充电宝、电源适配器，现场使用便捷。

Q5：数据如何导出、保存？

A：测试数据自动存储 200 组，通过 USB 线连接电脑，导出为 Excel / 文本格式，可打印、归档，满足运维记录要求。

Q6：操作复杂吗？新手能快速上手吗？

A：一键开机、自动检测、语音提示、界面直观，无需专业培训，参照说明书即可快速完成核相操作。
