7.SPD9560多功能无线高压核相仪
SPD9560 多功能无线高压核相仪
时间: 2026-04-25 14:20 浏览次数：
SPD9560 多功能无线核相仪，集核相、验电、相序、频率检测于一体，无线传输、彩屏显示、语音播报，适配 220V-220kV 全电压，适用于变电站、线路检修、并网环网等场景，安全精准、便携
SPD9560 多功能无线高压核相仪
说明书
SPD9560多功能无线高压核相仪是专为高压线路、中置柜、环网柜核相而精心设计制造的高性能产品，仪表配置了针对高压线路、环网柜、中置柜的探测器，应对各种核相场合得心应手。仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从5V～500kV电压自动核相，无需根据电压等级或用途购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能，还有验电及线路电压显示功能。
二、产品细节图（图文说明）

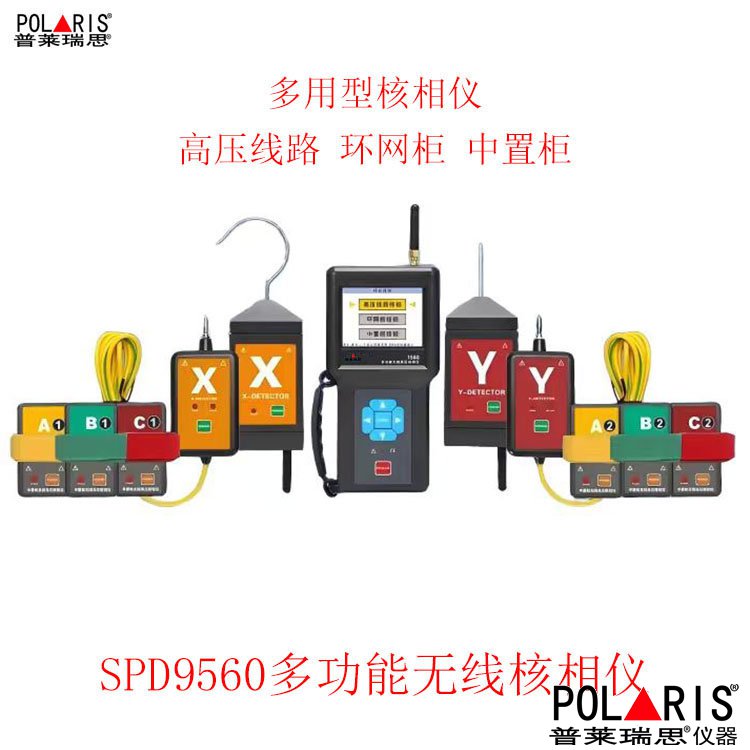

1.主机（接收器）：3.5 英寸高清彩屏，POWER、上下、SAVE、MEM、OK 功能按键，USB 数据接口、电池仓、天线，真人语音播报、向量图 + 数字双显2.X 探测器（黄）、Y 探测器（红）：感应探头、电源开关、状态指示灯、蜂鸣器、电池仓、绝缘杆接口，非接触 / 接触双模式采集信号
3.伸缩绝缘杆：3 节伸缩设计，拉伸总长 4.2m，收缩 0.7m，环氧树脂 + 玻璃纤维复合材质，耐压 AC220kV，防滑握柄、快速接头
4.配件组件：探钩、探针、电池、USB 线、检验线、便携工具包、合格证、说明书
三、产品性能（核心优势）
1.多功能一体化：集成验电、核相、相位差、频率、相序、变压器组别判断6 大功能，一机多用，减少现场设备携带量2.双模式核相：接触式（≤35kV） 挂接裸导线、非接触感应式（>35kV） 靠近导线 5~20cm，无需接触高压，提升操作安全
3.无线稳定传输：433MHz 数字无线，视距传输≥100 米，穿透障碍物能力强，抗电磁干扰，复杂现场信号稳定
4.精准测量：相位 0.0°~360.0°、分辨率 0.1°、精度≤±8°；频率 45.0~65.0Hz、精度≤±0.5Hz；同相判定 - 25°~+25°、异相 95°~145°/215°~265°，结果直观可靠
5.智能交互：彩屏实时显示相位差、频率、向量图、相序，真人语音播报同相 / 异相 / 验电结果，数据自动存储 999 组，支持 USB 上传电脑导出报告
6.安全防护：全绝缘结构、低电量提醒、过压保护、自检功能，符合电力安全作业规范，适配恶劣工况
四、产品用材（安全耐用）
1.主机 / 探测器外壳：阻燃 ABS 工程塑料，抗冲击、耐老化、绝缘性能好，IP54 防护，防尘防潮，适应户外 / 变电站环境2.绝缘杆主体：环氧玻璃纤维复合材质，高强度、高绝缘、重量轻，耐压 AC220kV，无漏电风险，长期使用不变形
3.探头 / 探针：高导电铜合金 + 绝缘护套，接触导电稳定、感应灵敏，防氧化、耐磨，适配不同电压等级导线
4.内部电路：多层屏蔽 PCB、工业级芯片，抗电磁干扰，信号采集稳定，数据处理精准，延长仪器使用寿命
五、技术参数表（精准规范）
表格| 参数项目 | 规格参数 |
| 产品型号 | SPD9560 |
| 核相电压范围 | AC 220V～220kV |
| 无线传输距离 | 视距≤100m（无遮挡） |
| 相位测量 | 0.0°～360.0°，分辨率 0.1°，精度≤±8° |
| 频率测量 | 45.0Hz～65.0Hz，分辨率 0.1Hz，精度≤±0.5Hz |
| 相别判定 | 同相：-25°～+25°；异相：95°～145°、215°～265° |
| 无线频段 | 433MHz |
| 供电电源 | 主机：DC 6V（4 节 5 号碱性电池）；探测器：DC 9V（6F22 叠层电池） |
| 数据存储 | 999 组测试数据，掉电不丢失，USB 导出 |
| 显示方式 | 3.5 英寸彩色液晶屏，向量图 + 数字 + 语音提示 |
| 绝缘杆参数 | 拉伸 4.2m，收缩 0.7m，耐压 AC220kV/rms |
| 工作环境 | 温度 - 10℃～+50℃，湿度≤85% RH（无凝露） |
| 防护等级 | IP54 |
| 整机重量 | 主机约 0.4kg，单探测器约 0.18kg，绝缘杆约 1.2kg |
六、型号规格
1.标准型号：SPD9560（主机 1 台、X 探测器 1 台、Y 探测器 1 台、绝缘杆 2 根、全套配件）2.可选配置：加长绝缘杆、备用探测器、数据管理软件、专用校准装置
七、包装清单（标准配置）
1.主机（接收器）×12.X 探测器（黄色）×1、Y 探测器（红色）×1
3.伸缩绝缘杆（4.2m）×2
4.探钩 ×2、探针 ×2
5.号碱性电池 ×4、9V 叠层电池 ×2
6.USB 数据线 ×1、检验线 ×1
7.便携工具包 ×1
8.产品说明书 ×1、合格证 ×1、检测报告 ×1
八、5 大核心应用领域
1.变电站运维：母线、开关柜、变压器投运 / 检修后核相、相序校验、验电，保障设备安全并网2.输电线路工程：新建线路、改造线路、跨区域线路并网前相位核对，避免相间短路、环流故障
3.配电系统调试：环网柜、箱变、电缆分支箱核相，配电网环网运行、分布式电源（光伏 / 风电）并网相位匹配
4.工矿企业电力：大型电机、高压设备、自备电厂与电网并网前核相、相序检测，保障生产供电稳定
5.电力试验检测：电力试验机构、施工单位现场高压相位、频率、相序测试，出具精准检测数据
九、主要用途
1.高压线路 / 母线相位核对（核相），判断两条电源同相 / 异相，满足并网、环网、并列运行条件2.高压验电检测，快速判断线路 / 设备是否带电，提前规避触电风险
3.三相线路相序判断（正序 / 逆序），辅助变压器组别检测、继电保护整定
4.实时测量线路相位差、工频频率，记录并导出数据，形成测试报告
5.设备检修、改造、更换后相位复核，确保接线正确、系统安全投运
十、详细信息 & 详细介绍
1. 工作原理
SPD9560 由接收主机、X/Y 探测器组成。探测器采集高压线路电场 / 电压信号，经处理后通过 433MHz 无线传输至主机；主机接收两路信号，计算相位差、频率，判定同 / 异相、相序，以彩屏、语音、向量图同步输出结果，实现远距离、安全核相。2. 操作流程（精简）
自检准备：安装电池、组装绝缘杆、开机自检，确认主机与探测器信号正常现场测试：主机置于安全区（≤100m）；探测器挂接 / 靠近待测线路，采集信号
结果读取：主机实时显示相位差、频率、向量图，语音提示同相 / 异相，保存数据
关机收纳：先关探测器、再关主机，清洁仪器，收纳至工具包
3. 核心优势总结
安全优先：非接触感应 + 高绝缘设计，远离高压危险区，符合电力安全规程高效便捷：无线传输、一键操作、语音提示，单人 / 双人快速完成核相，无需复杂接线
精准可靠：工业级抗干扰、高精度测量、数据存储，满足电力标准检测要求
耐用适配：IP54 防护、优质用材、宽温工作，适应变电站、野外、工矿等多场景
十一、SPD9560无线高压核相仪衍生词
SPD9560 无线高压核相仪、多功能高压核相器、220kV 无线核相仪、非接触高压核相仪、验电核相一体机、相位检测仪、相序测试仪、变电站核相仪、线路并网核相仪、电力安全测试设备、高压验电器、无线核相器、数字核相仪、绝缘杆核相仪、电力检修仪器十二、售后服务（规范保障）
1.质保服务：整机质保 1 年，自出厂日期起，非人为损坏免费维修 / 更换配件；终身成本价维修2.校准服务：提供仪器年度校准、检测服务，出具校准报告，保障测量精度
3.技术支持：免费提供操作培训、技术咨询、故障排查指导，7×12 小时响应
4.维修流程：故障仪器寄回 / 送修，3~5 个工作日完成检修，返回并附检修报告
5.配件供应：长期提供电池、绝缘杆、探头、数据线等原厂配件，保障持续使用
十三、常规问题
Q1：SPD9560 适用电压等级是多少？高低压都能用吗？
A：适用 AC 220V~220kV，35kV 及以下可接触式核相，35kV 以上仅非接触感应核相，覆盖低压配电到超高压输电全场景。Q2：无线传输距离多远？现场有遮挡会影响吗？
A：视距无遮挡 **≤100 米 **，穿透墙体 / 设备能力强；复杂强干扰环境建议缩短距离、避开大型变压器、高压母线等干扰源，保证信号稳定。Q3：仪器需要定期校准吗？校准周期是多久？
A：建议每年校准 1 次，或在检修、磕碰、环境变化后校准，确保相位、频率测量精度符合电力检测标准，可联系厂家提供校准服务。Q4：绝缘杆耐压多少？是否需要定期检测？
A：标配绝缘杆耐压 AC220kV，符合高压安全标准；建议每年做 1 次绝缘耐压试验，检查绝缘性能，杜绝安全隐患。Q5：数据如何导出？能生成测试报告吗？
A：主机存储 999 组数据，通过 USB 线连接电脑，用配套软件导出 Excel/CSV 格式数据，可编辑、打印，形成规范测试报告。Q6：电池续航如何？更换是否方便？
A：主机用 4 节 5 号电池、探测器用 9V 电池，满电可连续工作 8~10 小时；电池通用、现场易采购，更换简单，无需专用充电设备。十四、产品基础信息
json{
"@context": "https://schema.org",
"@type": "Product",
"name": "SPD9560多功能无线高压核相仪",
"model": "SPD9560",
"brand": "SPD",
"description": "集高压验电、核相、相位/频率测量、相序判断、变压器组别检测于一体的无线高压测试仪器，适用于220V~220kV电力系统，安全高效、抗干扰强、操作便捷",
"image": [
"SPD9560主机正面图",
"SPD9560 X/Y探测器+绝缘杆组装图",
"SPD9560现场核相作业示意图",
"SPD9560彩屏显示界面图",
"SPD9560全套装箱配置图"
],
"category": "电力测试仪器",
"material": "绝缘工程塑料、航空铝合金、高绝缘环氧树脂、阻燃ABS",
"applicationCategory": "电力运维、电网并网、设备检修、变电站调试",
"isRelatedTo": ["高压验电器", "无线核相器", "相位检测仪", "相序表", "电力安全测试设备"]}
