SPD9500无线高压核相仪

时间: 2026-04-25 14:19 浏览次数：

SPD9500 高压无线核相仪为电力运维专用设备，远距离无线信号传输，测量稳定。支持接触与非接触检测，机身坚固耐用，适用于开关柜、输电线路、工矿配电等场所相位核对与带电检测工

SPD9500无线高压核相仪
说明书

产品名称：SPD9500 无线高压核相仪（SPD9500/SPD9500A/SPD9500B）核心定位：集卫星授时远程核相、近距离无线核相、验电、相位 / 频率 / 相序 / 组别判断于一体，适配 10V500kV 全电压等级，安全高效、精准可靠

一、产品细节图（图文说明）

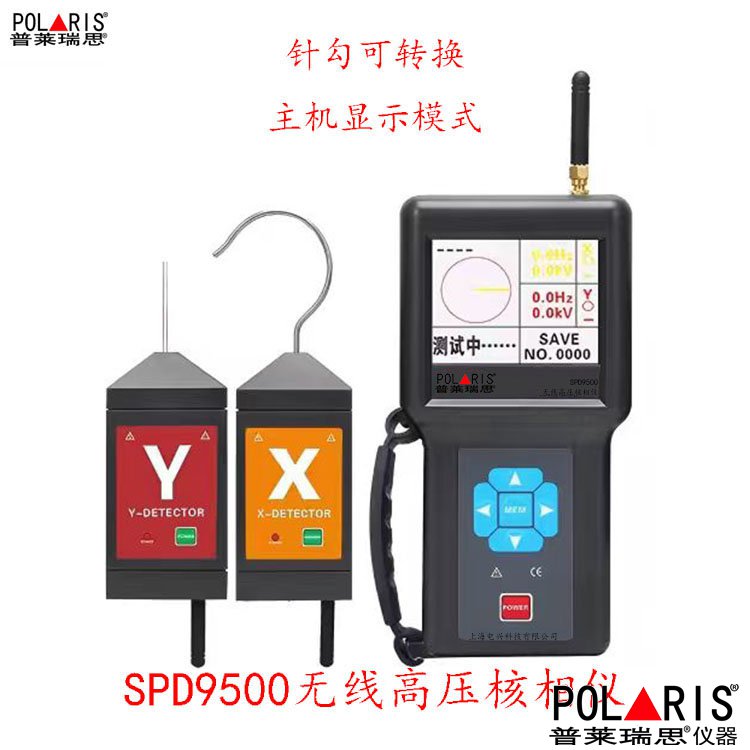

1. 整机组成（标准配置）

主机（接收器）×2 台（SPD9500B 双主机，SPD9500/9500A 单主机 + 探测器）
X 探测器（黄）、Y 探测器（红）各 1 台
伸缩绝缘杆（2 根，拉伸总长 4.3m）、高压探钩、感应探针、充电锂电池、USB 数据线、专用工具包、合格证、校准报告
外观：主机 3.5 寸高清彩屏、按键区、卫星天线、充电接口；探测器带感应探头、电源开关、状态指示灯、蜂鸣器、电池仓

2. 结构示意图

主机：彩屏显示区（相位、频率、向量图、卫星信号、电量）、功能按键（电源、确认、存储、查询、上下选择）、充电 / 数据接口、卫星授时模块、无线传输模块
探测器：高压感应探头、绝缘手柄、电源开关、信号发射天线、充电接口、状态指示灯（工作 / 低电 / 信号）

二、产品性能

1.双模式核相：卫星授时远程核相（最远 500km）+ 近距离无线核相（空旷 200m），覆盖跨区域、变电站、开关柜、地下室、矿井等全场景
2.多模卫星精准授时：内置北斗 + GPS+GLONASS 多模卫星模块，授时精度≤20ns，相位误差≤±2°，跨区域核相无时间基准偏差
3.全电压适配：10V500kV 自动识别，支持接触式（≤110kV 裸导线）、非接触感应式（≥10kV 绝缘线缆 /＞110kV 高压线路）核相，安全便捷
4.智能显示与提示：3.5 寸彩屏，实时显示相位差、频率、相序、向量图、卫星颗数、信号强度；语音播报（X/Y 信号正常、同相、异相、验电提示），直观易读
5.多功能一体化：核相、验电、相位测量、频率测量、相序判断、变压器组别判定、数据存储（200 组）、USB 数据上传、可充电锂电池，一机多用
6.安全防护：绝缘杆耐压 AC220kV，整机绝缘防护、防电磁干扰、低电量提醒、过压保护，符合电力安全作业规范

三、产品用材（材质说明）

1.主机外壳：高强度 ABS 工程塑料，抗冲击、耐高低温、绝缘、阻燃
2.探测器探头：铜合金 + 绝缘防护层，导电稳定、抗氧化、绝缘可靠
3.绝缘杆：环氧玻璃纤维材质，高强度、高绝缘、防潮、耐高温、可伸缩、轻便耐用，拉伸总长 4.3m，耐压 AC220kV
4.电池：3.7V 大容量可充电锂电池（主机 2600mAh、探测器 1000mAh），循环充电、续航稳定、安全无漏液
5.连接线：耐高温、耐高压、屏蔽线缆，抗干扰、信号传输稳定

四、技术参数表（型号对比）

表格

参数项	SPD9500	SPD9500A	SPD9500B
核相电压	AC 10V～500kV	AC 10V～500kV	AC 10V～500kV
卫星授时核相距离	—	≤50km	≤500km
近距离无线核相距离	≤200m（空旷）	≤200m（空旷）	≤200m（空旷）
相位量程	0.0°～360.0°	0.0°～360.0°	0.0°～360.0°
相位精度	≤±3°	≤±2°	≤±2°
频率量程	45.0Hz～65.0Hz	45.0Hz～65.0Hz	45.0Hz～65.0Hz
授时精度	—	≤30ns	≤20ns
卫星模块	—	北斗 + GPS	北斗 + GPS+GLONASS
数据存储	99 组	200 组	200 组
工作温度	-10℃～+50℃	-10℃～+50℃	-10℃～+50℃
防护等级	IP54	IP54	IP54
绝缘杆耐压	AC220kV/rms	AC220kV/rms	AC220kV/rms
电源	主机：3.7V 2600mAh 锂电；探测器：3.7V 1000mAh 锂电

五、型号规格（SPD9500 系列）

1.SPD9500：基础型，卫星高压核相（≤200m），无卫星授时，适合变电站、开关柜、线路近距离核相、验电
2.SPD9500A：增强型，北斗 + GPS 卫星授时，远程核相≤50km，近距离无线核相，适合跨区域中短距离电力并网、线路核相
3.SPD9500B：旗舰型，多模卫星（北斗 + GPS+GLONASS）授时，远程核相≤500km，全功能一体化，适合跨省 / 跨区域超远距离高压线路、电网并网核相

六、包装规格

1.标准包装：专用防水防震工具包（内含主机、探测器、绝缘杆、探钩、探针、充电线、说明书、合格证、校准报告）
2.外箱：加厚瓦楞纸箱，防潮、抗压、防震，适合运输与仓储
3.包装标识：清晰标注产品名称、型号、规格、数量、制造商、警示标识、储运要求

七、应用领域

1.电力系统并网核相：跨区域高压输电线路、变电站、发电厂并网前相位核对，保障电网安全合环运行
2.高压开关柜 / 环网柜检测：中置柜、环网柜、配电室内部核相、相序校验、验电，设备安装调试、检修维护
3.长距离输电线路核相：山区、跨河、跨省超远距离高压线路相位核对，解决传统核相距离限制问题
4.地下 / 矿井电力核相：地下室、电缆隧道、矿井等无传统无线信号场景，卫星授时精准核相
电力工程施工验收：新建线路、改造工程、变压器投运前相位、相序、组别检测，确保工程质量合规

八、主要用途

1.高压 / 低压线路、变电站、开关柜的相位核对、同相 / 异相判定
2.线路验电、电压等级识别、相序判断（正序 / 逆序）、变压器组别判定
3.跨区域、远距离、地下、矿井等复杂场景精准核相，解决传统核相距离与信号盲区问题
4.电力检修、工程验收、电网改造、并网合环作业的安全检测与数据记录

九、详细信息（操作与使用）

1. 准备工作

检查仪器外观、绝缘杆、探头完好，电池电量充足，绝缘杆无破损、受潮
安装 / 充电：主机、探测器充满电，连接绝缘杆与探钩 / 探针，拧紧固定
卫星授时准备（A/B 型）：户外开阔处开机，等待卫星信号锁定（显示卫星颗数≥6，授时正常）

2. 操作流程

开机：主机、探测器长按电源键开机，自检完成，进入测试界面
模式选择：近距离核相（无线模式）、远程核相（卫星授时模式）
核相操作：
接触式（≤110kV）：探测器探钩可靠挂接裸导线，感应电压，无线传输信号至主机
非接触式（≥10kV/＞110kV）：探针靠近线缆绝缘层 520cm，感应电场信号，完成核相，不接触导线、更安全
结果读取：主机显示相位差、频率、向量图，语音提示同相 / 异相；按存储键保存数据，可 USB 上传电脑导出、打印报告
关机：先关探测器，再关主机，清洁收纳，干燥通风处存放

3. 维护保养

定期清洁探头、绝缘杆，避免磕碰、受潮、污染
绝缘杆每年做一次耐压试验（AC220kV），确保绝缘性能
长期不用：充满电后存放，每 3 个月补充充电一次，防止电池亏电损坏
故障排查：无信号→检查电量、卫星 / 无线信号、距离；显示异常→重启、清洁探头、重新锁定卫星

十、详细介绍

SPD9500 卫星高压核相仪，采用多模卫星联合授时与无线传输技术，突破传统核相仪距离与场景限制，实现从 10V 低压到 500kV 超高压的全电压覆盖、近距离与超远距离（最远 500km）的全场景核相。仪器集核相、验电、相位、频率、相序、组别判定于一体，3.5 寸彩屏 + 语音提示、数据存储上传、可充电锂电，操作便捷、安全可靠、精准稳定，全面满足电力系统并网、检修、验收、施工等场景的核相检测需求，提升作业效率、保障电网安全运行。

十一、卫星授时高压核相仪衍生词

卫星授时高压核相仪、远程无线核相仪、SPD9500 核相仪、500km 远程核相仪、北斗 GPS 核相仪、高压验电核相仪、开关柜核相仪、跨区域核相仪、地下电缆核相仪、电力并网核相仪、500kV 核相仪、无线高压核相器、相位检测仪、相序测试仪

十二、售后服务

1.质保服务：整机质保 1 年，保修期内非人为损坏免费维修、更换配件
2.校准服务：提供出厂校准报告，可协助第三方计量校准，出具校准证书
3.技术支持：7×12 小时技术咨询、操作培训、故障排查指导
4.维修服务：终身成本价维修，过保仅收取配件费与人工费，提供备用机服务（协商）
5.退换政策：产品质量问题 7 天包退、15 天包换，符合国家三包规定

十三、常规问题

Q1：SPD9500 系列三种型号怎么选？

A：近距离变电站 / 开关柜核相选SPD9500；中短距离（≤50km）跨区域核相选SPD9500A；超远距离（≤500km）跨省 / 跨大区域核相选SPD9500B

Q2：卫星授时核相与普通无线核相有什么区别？

A：普通无线核相距≤200m，受地形 / 遮挡影响；卫星授时核相不受距离限制（最远 500km），以卫星统一时间为基准，跨区域、地下、矿井等场景均可精准核相

Q3：非接触核相安全吗，适用哪些电压？

A：非接触核相不接触导线，靠感应电场检测，安全可靠；≥10kV 绝缘线缆、＞110kV 超高压线路必须使用非接触模式，≤110kV 裸导线可选择接触模式

Q4：仪器电池续航如何，是否可充电？

A：主机 / 探测器均采用可充电锂电池，主机续航约 8 小时、探测器约 6 小时，支持循环充电，USB 接口充电，方便现场使用

Q5：数据如何导出，能保存多少组？

A：SPD9500 可存 99 组，9500A/9500B 可存 200 组；通过 USB 线连接电脑，导出数据、生成测试报告，便于存档与追溯

十四、结构化数据

jsonld
{
  "@context": "https://schema.org",
  "@type": "Product",
  "name": "SPD9500系列卫星授时远程高压核相仪",
  "model": ["SPD9500", "SPD9500A", "SPD9500B"],
  "description": "集卫星授时远程核相、近距离无线核相、验电、相位/频率/相序/组别判断于一体，适配10V500kV全电压等级，安全高效、精准可靠，适用于电力并网、变电站、开关柜、地下电缆、矿井等场景",
  "category": "电力检测仪器",
  "material": "ABS工程塑料、环氧玻璃纤维绝缘杆、铜合金探头、可充电锂电池",
  "additionalProperty": [
    {"name":"核相电压","value":"10V500kV"},
    {"name":"卫星核相距离","value":"SPD9500A≤50km，SPD9500B≤500km"},
    {"name":"无线核相距离","value":"≤200m"},
    {"name":"相位精度","value":"≤±2°"},
    {"name":"授时精度","value":"≤20ns"},
    {"name":"防护等级","value":"IP54"},
    {"name":"绝缘杆耐压","value":"AC220kV"}
  ],
  "applicationArea": ["电力系统并网","高压开关柜检测","长距离输电线路","地下/矿井电力","电力工程验收"],
  "keywords": "卫星授时高压核相仪,远程无线核相仪,SPD9500核相仪,500km远程核相仪,北斗GPS核相仪,高压验电核相仪",
  "afterSales": "1年质保,终身维修,技术支持,校准服务",
  "faq": {
    "@type": "FAQPage",
    "mainEntity": [
      {"name":"三种型号怎么选？","acceptedAnswer":"近距离选SPD9500，中短距离选SPD9500A，超远距离选SPD9500B"},
      {"name":"卫星与普通核相区别？","acceptedAnswer":"普通≤200m，卫星不受距离限制，适合跨区域/地下场景"},
      {"name":"非接触核相适用电压？","acceptedAnswer":"≥10kV绝缘线缆、＞110kV超高压线路，安全不接触导线"}
    ]
  }
}
